| Rungon materiaali | Nodulaarinen valurauta |
| Malli | H44X-16Q |
| Erittely | DN40-600 |
| Nimellinen paine | 1,0/1,6/2,5 Mpa |
| Käyttölämpötila | 0-80 °C |
| Sovellettava media | vettä |
| Suunnittelustandardit | GB/24924-2010 |
Tuotteen yleiskatsaus
Tätä venttiiliä käytetään pääasiassa putkistopumppujen ulostulossa vesi- ja viemäröintijärjestelmissä, palontorjunta-, ilmastointi-, sähkö-, rakennus-, elintarvike-, vedenkäsittely-, kunnallishallinnossa, laivanrakennuksessa ja muissa putkistoissa väliaineen takaisinvirtauksen estämiseksi. Koska tämän tuotteen tiivisterengas on kalteva, sulkemisaika on lyhyt, mikä voi vähentää vesivasaran painetta. Venttiililevy on valmistettu nitriiliöljynkestävästä kumista ja teräslevystä, jota puristetaan korkeissa lämpötiloissa. Sillä on hyvä eroosionkestävyys ja tiivistyskyky. Tuotteen rakenne on yksinkertainen, ja huolto, korjaus ja kuljetus on helppoa.
Pääosien materiaalit

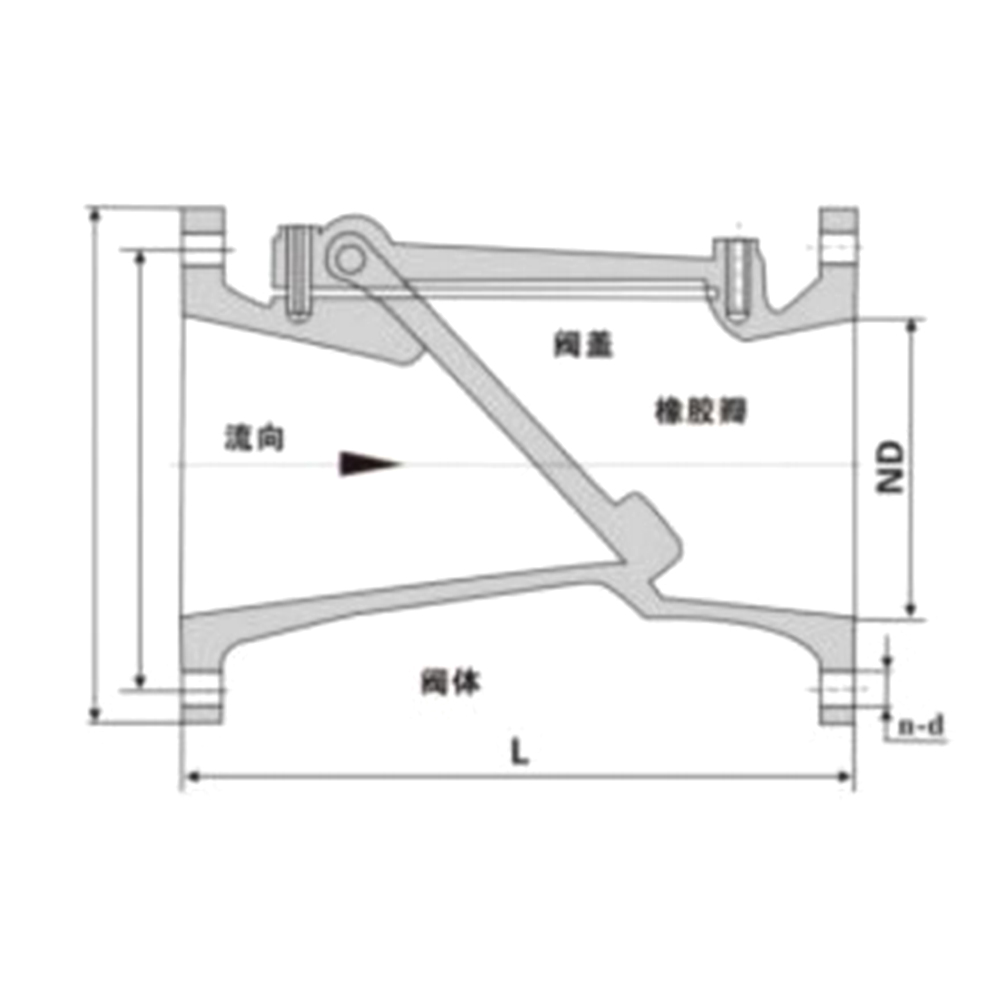

| Sarjanumero | Pääosa | Materiaali |
| 1 | Venttiilin runko | QT450 |
| 2 | Konepelti | QT450 |
| 3 | Venttiilirakko | Kumikokoonpanot |
| 4 | Tiivisteet | nitriilikumi |
| 5 | Kiinnikkeet | Vakio |
Tuotteen tekniset parametrit
| Tekniset tiedot (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Venttiilin pituus (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Testipaine (MPa) | Asuminen | 1,5-2,4 |
| Tiiviste | 1,1-1,76 |
| Nimellispaine (MPa) | 1,0-1,6 |
| Sovellettava lämpötila | 0-80 ℃ |
| Sovellettava media | vettä ja heikosti syövyttäviä nesteitä |
