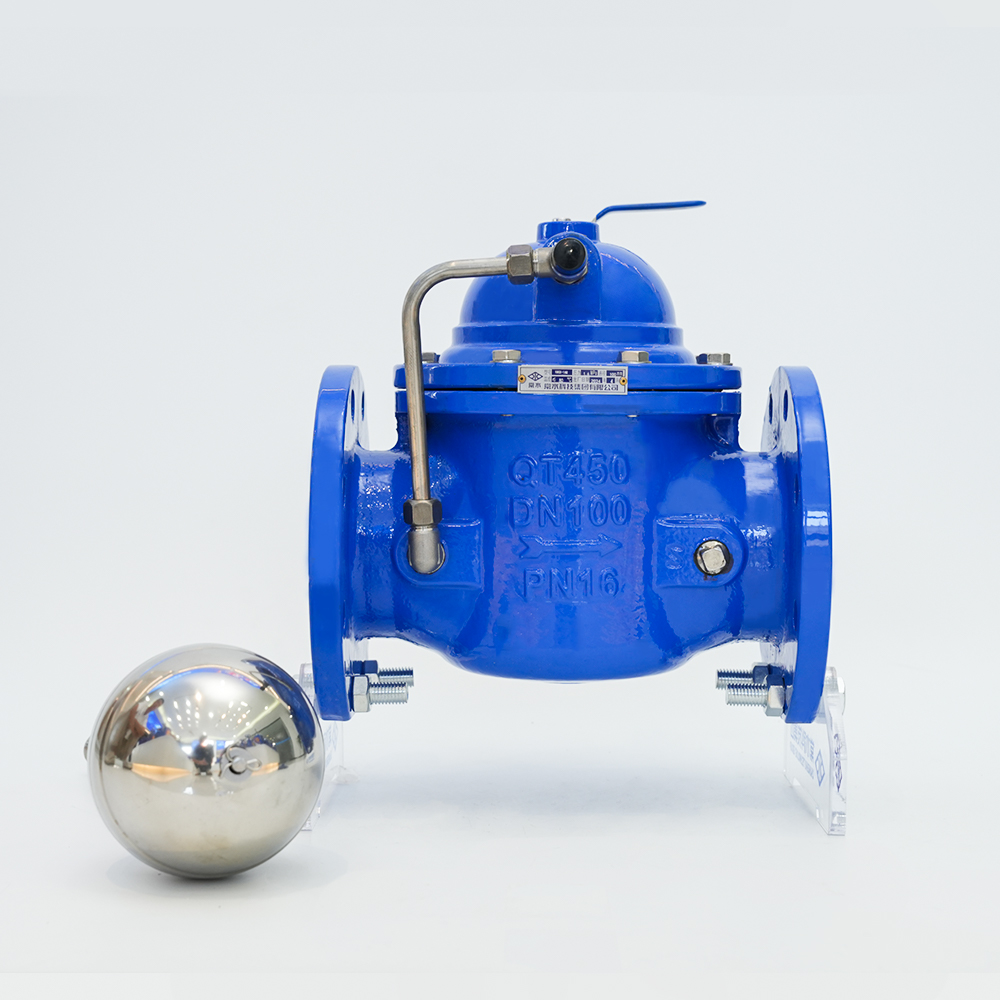

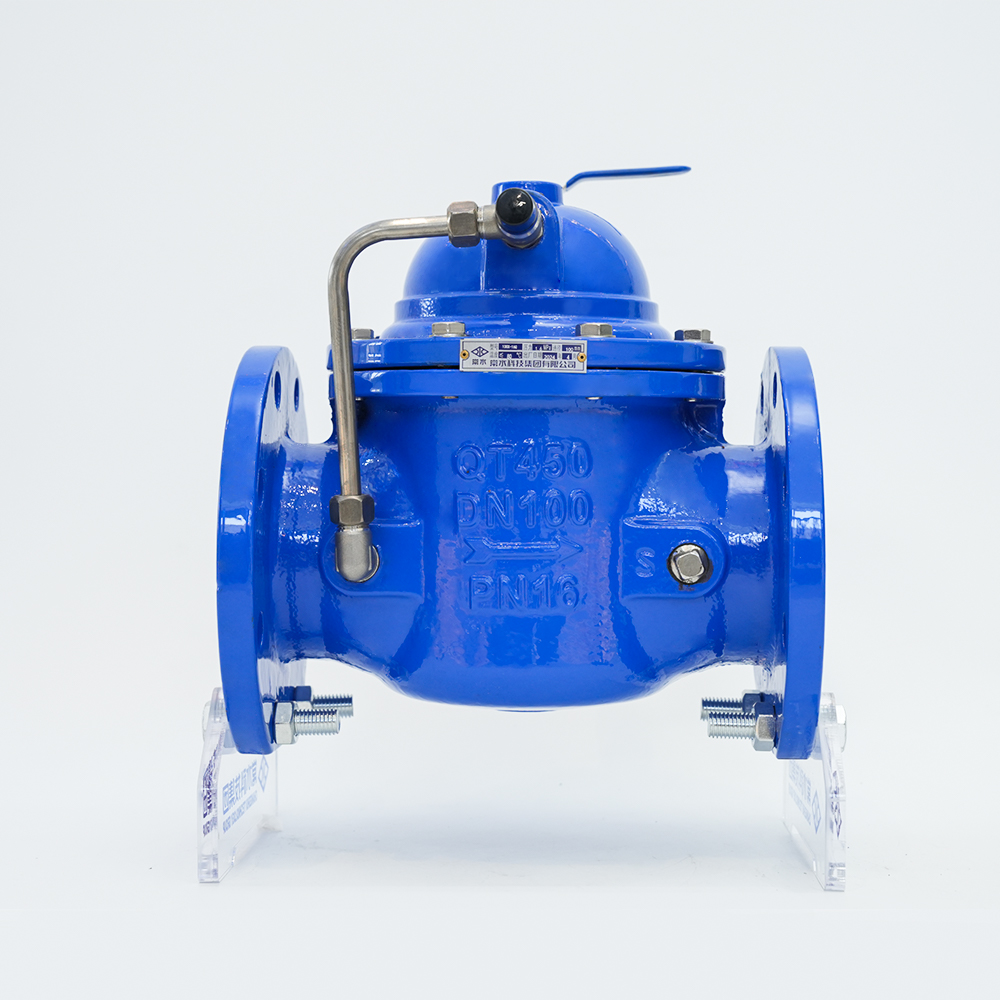

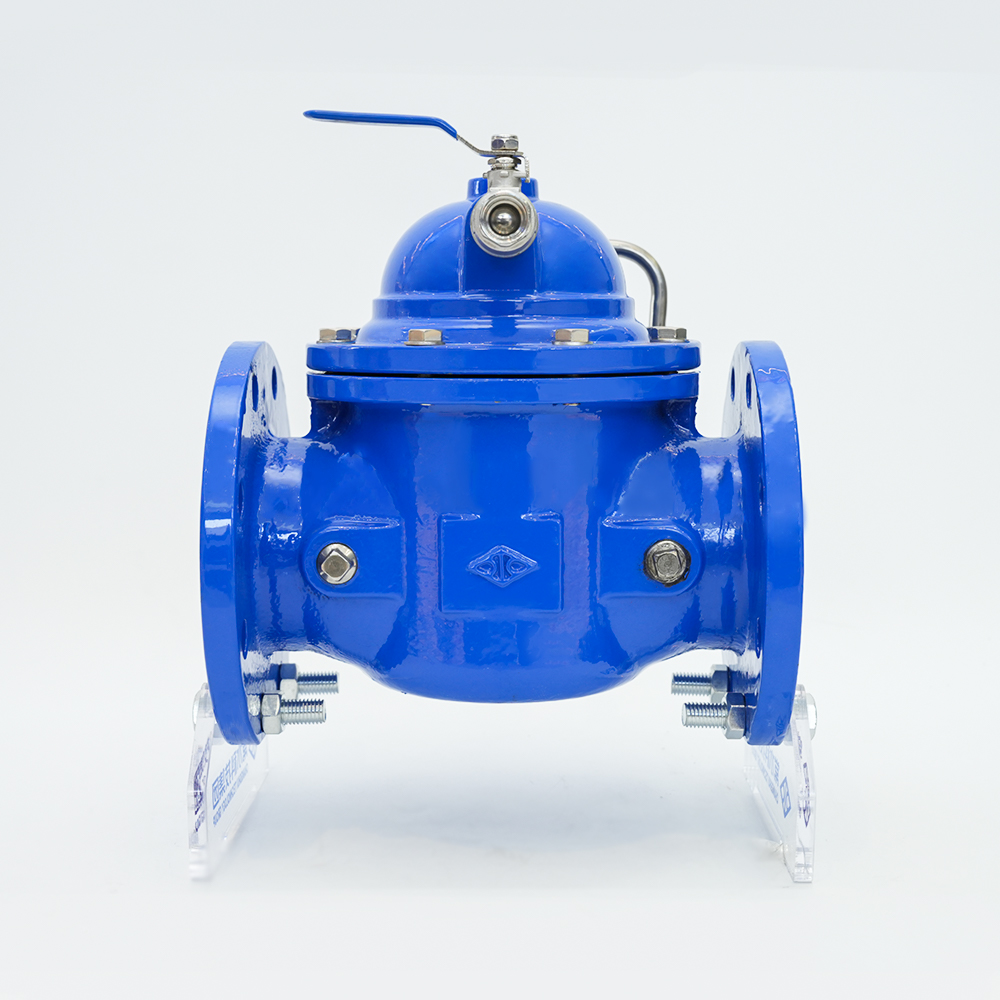

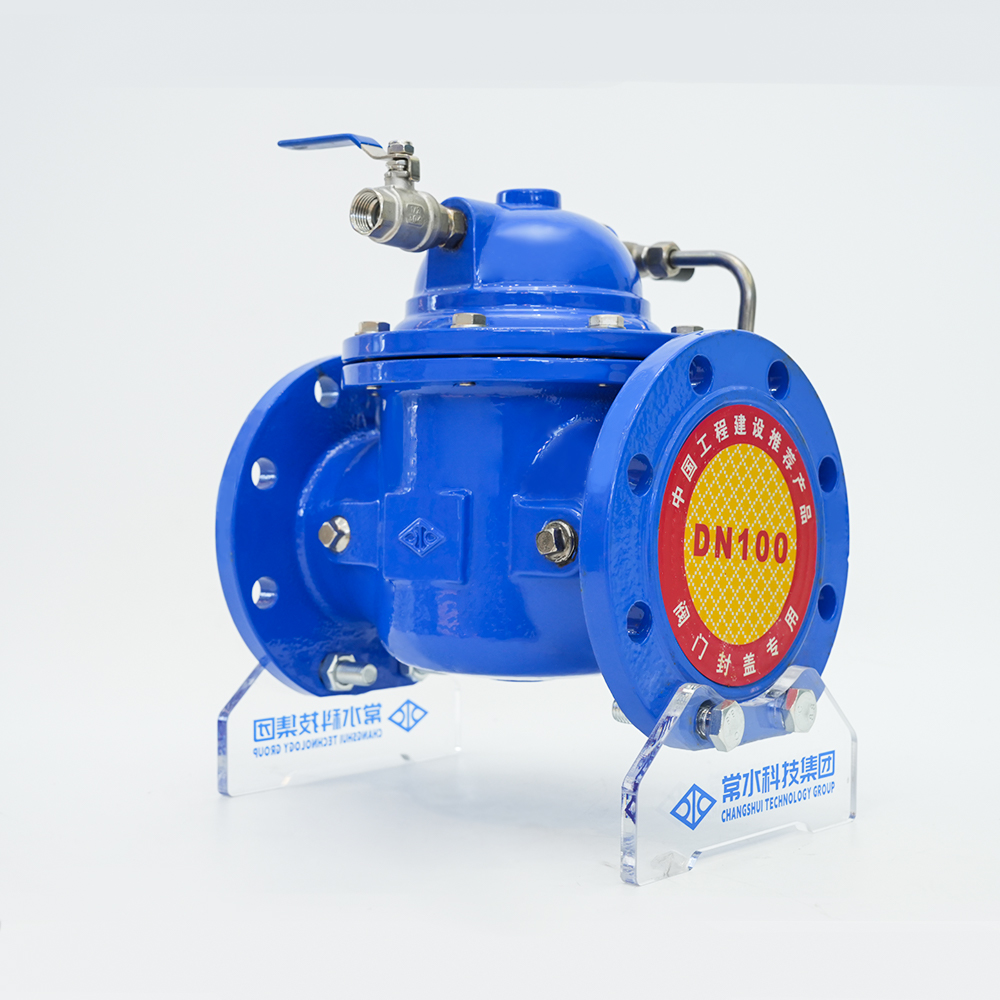

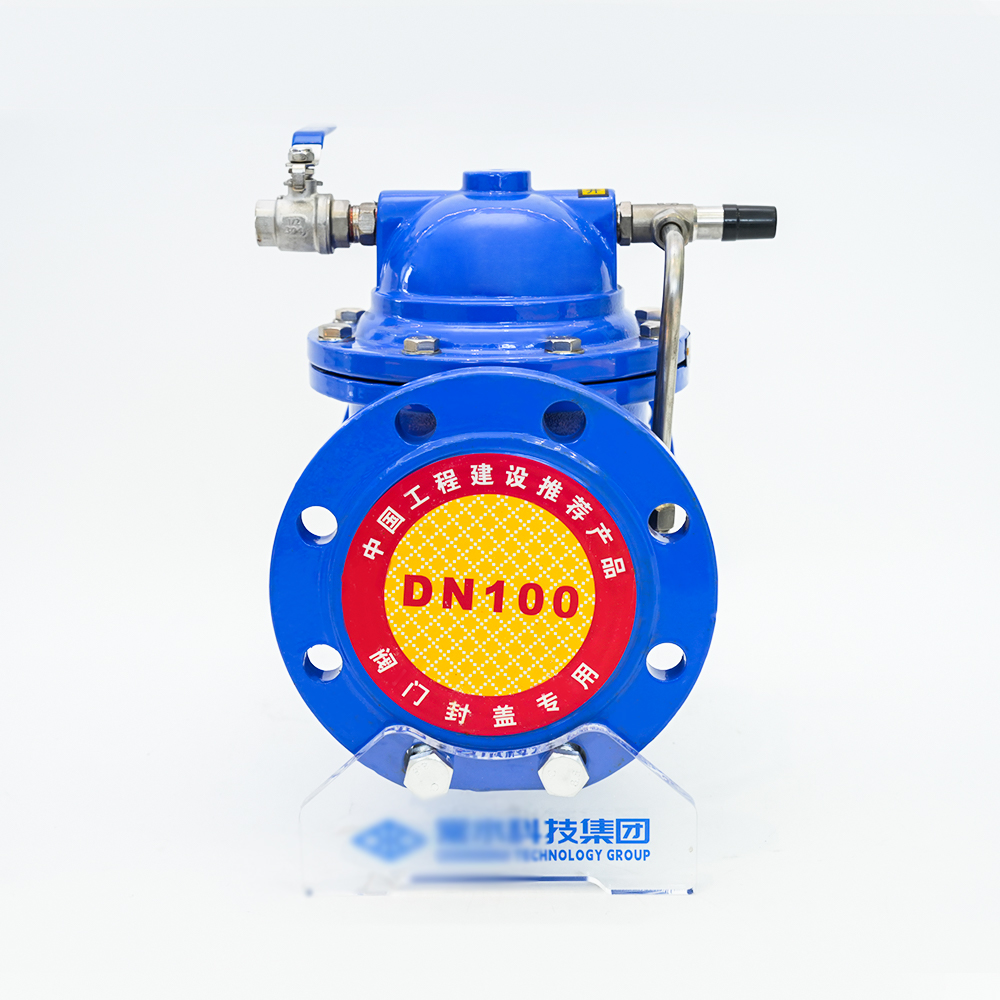

Kaukosäädin Float Valve 100X-16Q

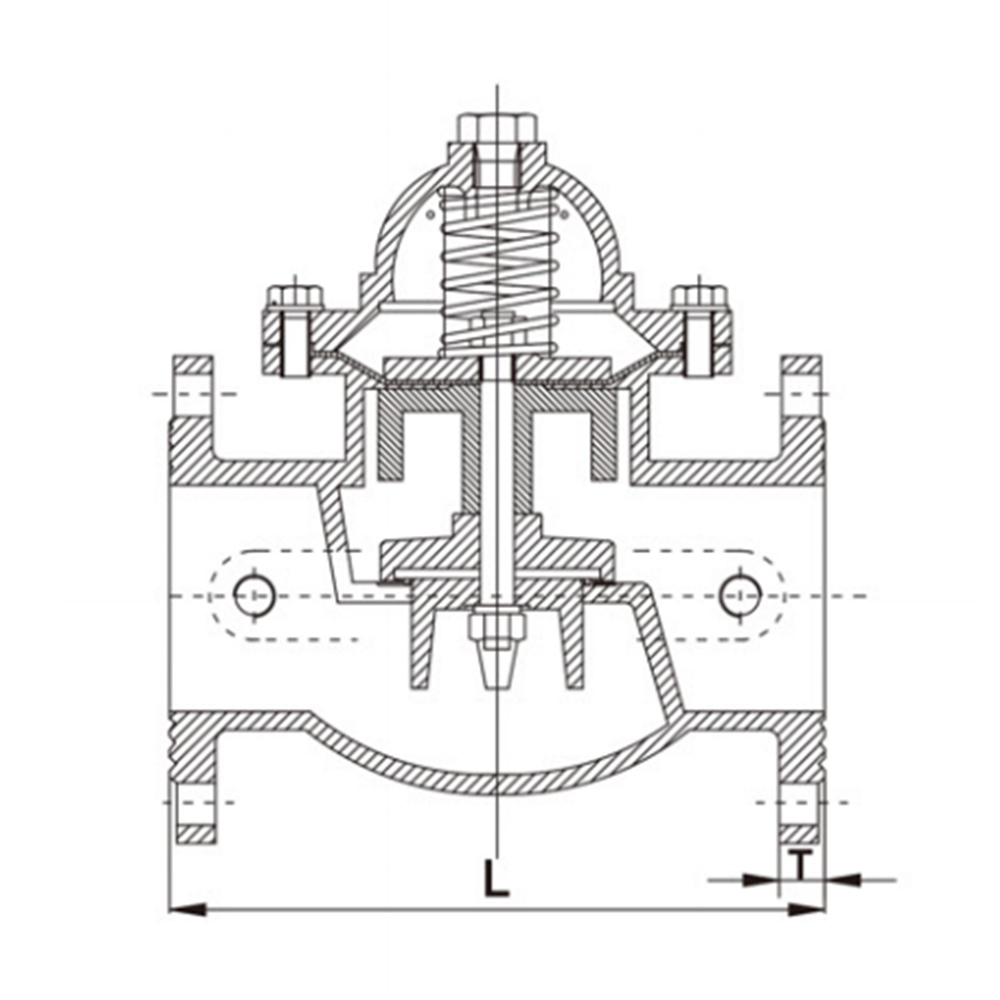

Rakenteelliset ominaisuudet

Hydraulinen ohjausventtiili on venttiili, jota ohjataan vedenpaineella. Se koostuu pääventtiilistä ja siihen liitetystä putkesta, ohjausventtiilistä, neulaventtiilistä, palloventtiilistä ja painemittarista. Käyttötarkoituksesta, toiminnasta ja käyttöpaikasta riippuen se voi kehittyä kauko-ohjatuiksi uimuriventtiileiksi, paineenalennusventtiileiksi, hitaasti sulkeutuviksi takaiskuventtiileiksi, virtauksensäätöventtiileiksi, paineenrajoitusventtiileiksi, hydraulisiksi sähkösäätöventtiileiksi jne. Hydrauliset ohjausventtiilit jaetaan kalvotyyppiin ja mäntätyyppisiin. Heidän toimintaperiaatteensa ovat samat. Niitä saa virtansa ylä- ja alavirran paine-erosta SP, ja niitä ohjataan ohjausventtiilillä niin, että kalvo (mäntä) toimii hydraulisesti differentiaalisesti ja on täysin automaattisesti hydrauliikan säätö. Pääventtiililevy on täysin auki tai täysin kiinni tai säädetyssä tilassa. Kun kalvon (männän) yläpuolella olevaan ohjauskammioon tuleva painevesi poistetaan ilmakehään tai alavirran matalapainealueelle, venttiililevyn pohjaan ja kalvon alapuolelle vaikuttava painearvo on suurempi kuin yllä oleva painearvo, joten pääventtiililevy työnnetään täysin auki; kun ohjauskammioon kalvon (männän) yläpuolelle tulevaa painevettä ei voida poistaa ilmakehään tai alavirran matalapainealueelle, kalvon (mäntä) mäntään vaikuttava voima). Yllä oleva painearvo on suurempi kuin alla oleva painearvo, joten pääventtiililevy painetaan täysin suljettuun asentoon. Kun painearvo ohjauskammiossa kalvon (männän) yläpuolella on tulopaineen ja ulostulopaineen välissä, pääventtiililevy on säätötilassa ja sen säätöasento riippuu neulaventtiilin ja putkijärjestelmän säädettävän ohjausventtiilin säätövaikutuksesta. Säädettävä ohjausventtiili voi avata tai sulkea oman pienen venttiiliaukkonsa alavirran ulostulopaineen kautta ja muuttua sen mukana, jolloin muutetaan kalvon (männän) yläpuolella ohjattua painetta ja ohjataan pääventtiililevyn säätöasentoa.

Tuotteen käyttö

Venttiili koostuu pääventtiilistä ja ulkoisesta ohjausventtiilistä. Se käyttää vedessä kelluvaa palloa ohjainventtiilin yhdistämiseen nestetason muutosten vuoksi, niin että pääventtiili syöttää vettä ja sulkeutuu, mikä säätelee altaan (säiliön) ja vesitornin veden tasoa tietyllä alueella ylivuodon ja matalan vedenpinnan estämiseksi. Venttiili soveltuu erilaisten altaiden (säiliöiden) ja vesitornien automaattisiin vesihuoltojärjestelmiin teollisuus- ja kaivosyrityksissä sekä siviilirakennuksissa ja sitä käytetään myös ilmakehän kattilan kiertovesijärjestelmissä. Pääventtiili avautuu nopeasti ja sulkeutuu hitaasti aiheuttamatta vesivasaraa. Se on tiiviisti suljettu eikä siinä ole tulvan vaaraa.

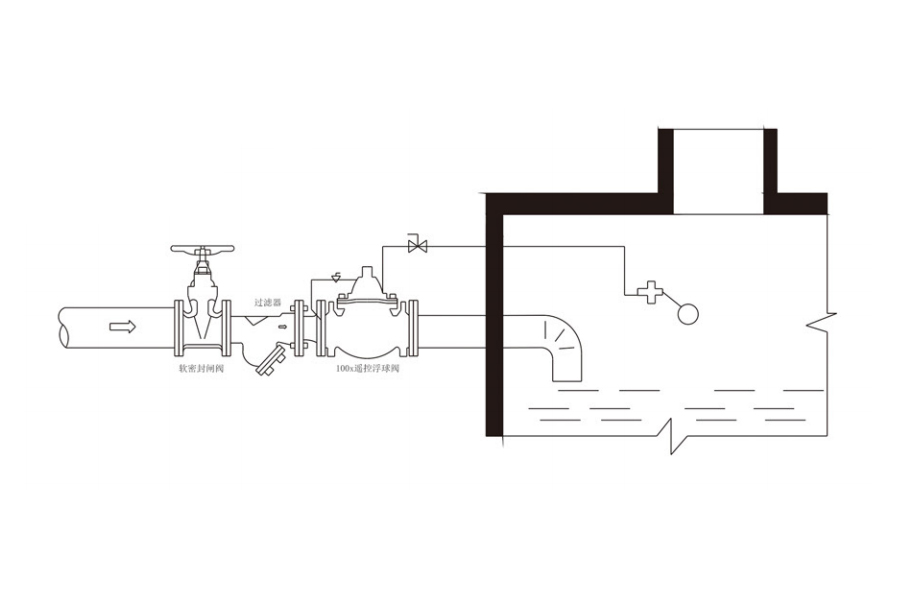

Asennuskaavio
