| Rungon materiaali | Nodulaarinen valurauta |
| Malli | Z41X-16Q |
| Erittely | DN40-1000 |
| Nimellinen paine | 1,0/1,6/2,5 Mpa |
| Käyttölämpötila | 0-80 °C |
| Sovellettava media | vettä |
| Suunnittelustandardit | GB/24924-2016 |
Tuotteen yleiskatsaus

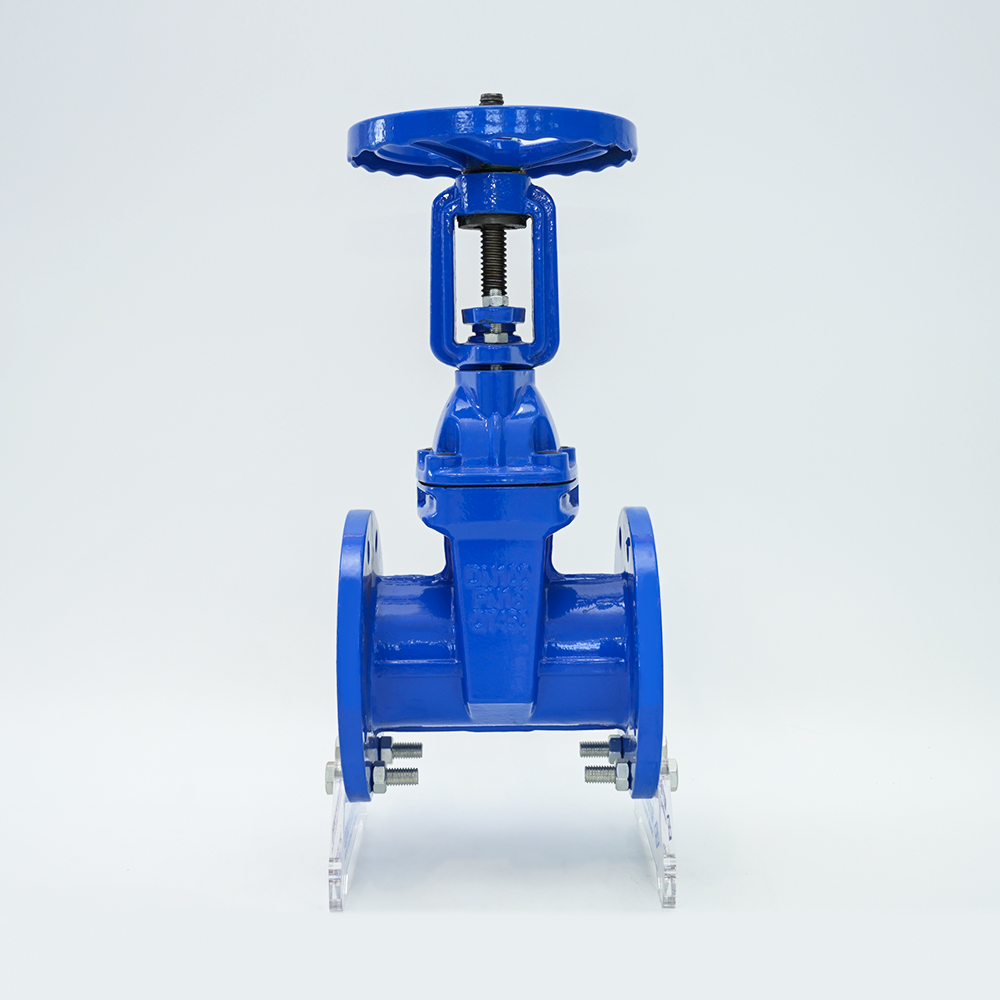

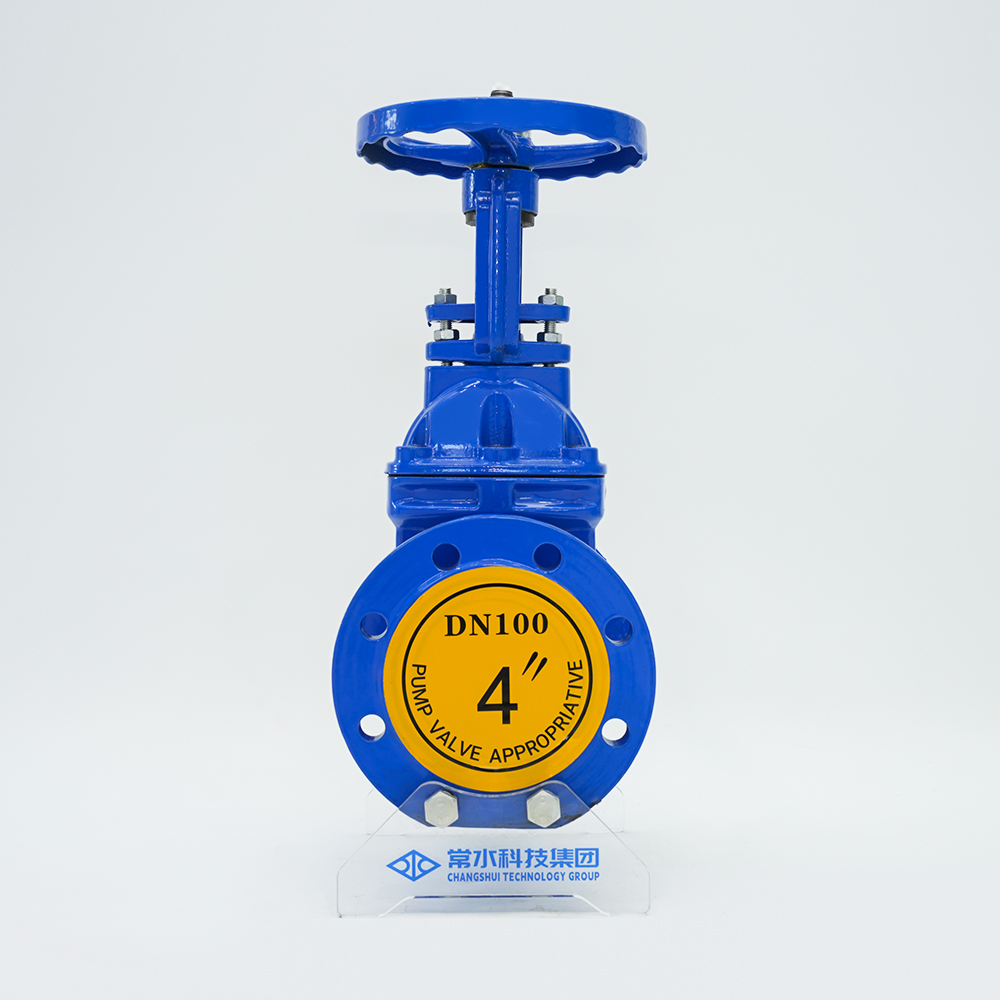

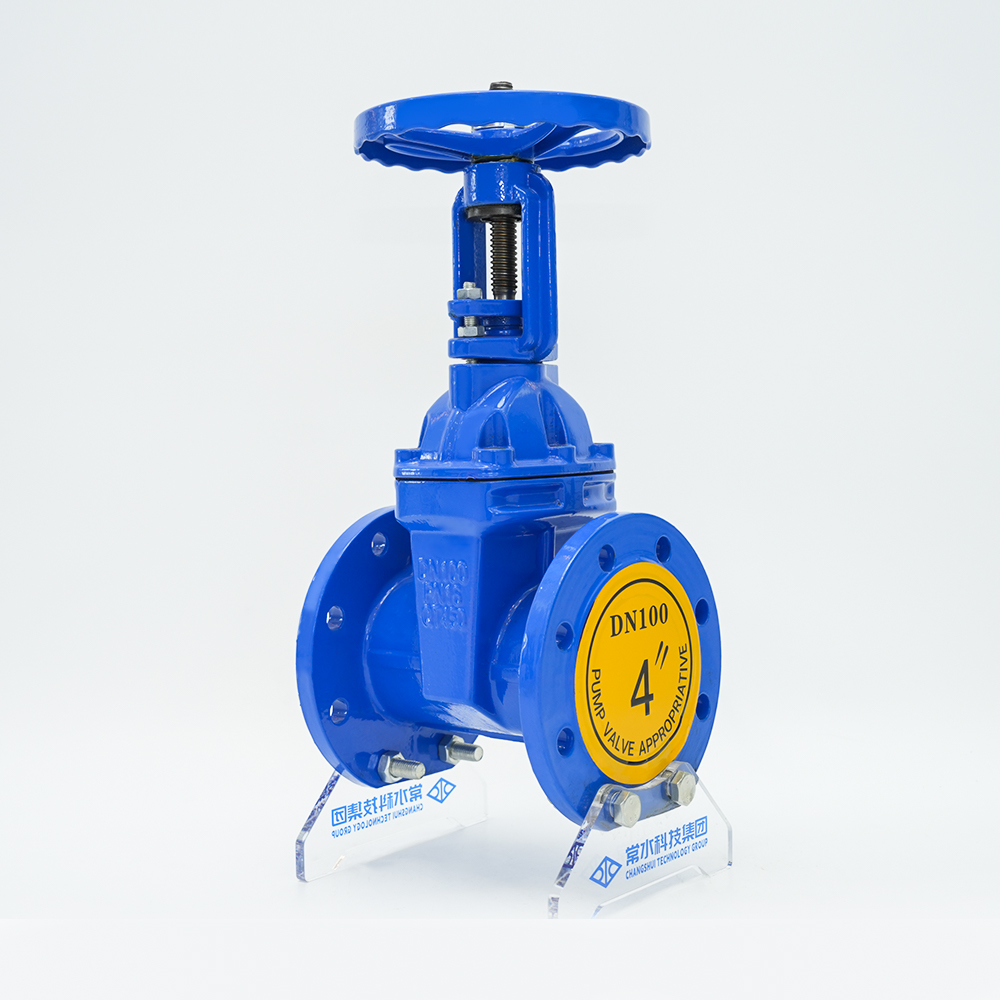

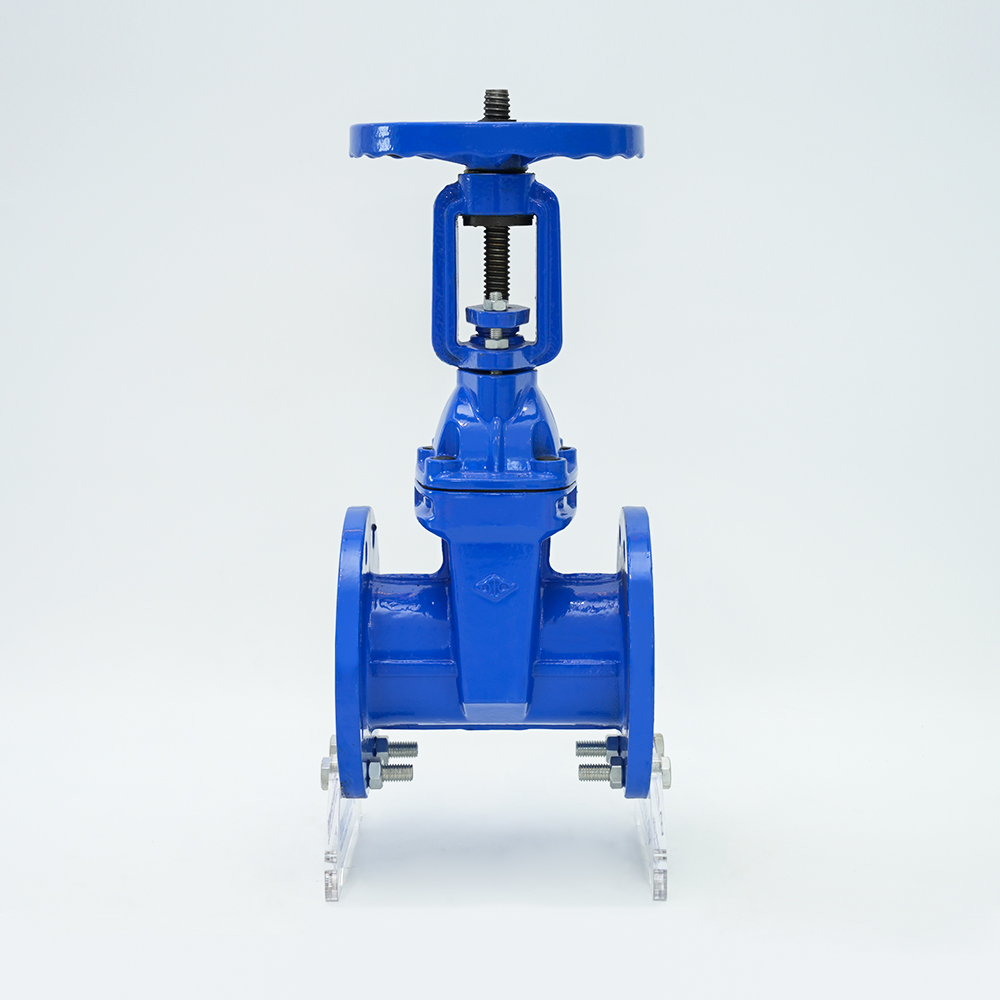

Laipan nousevan varren porttiventtiili ottaa käyttöön ulkoisen venttiilivarren rakenteen, ja venttiilin varsi pyörii ja liikkuu aksiaalisesti. Portti liikkuu ylös ja alas venttiilin varren kanssa avatakseen ja sulkeutuakseen, ja venttiilin avautumista voidaan tarkkailla suoraan. Sitä käytetään laajalti putkistojen hankkeissa, kuten vesihuolto ja viemäröinti, palontorjunta, ilmastointi, vedenkäsittely, kunnallinen hallinto, laivanrakennus, sähkövoima, rakentaminen ja elintarvikkeet nesteputkien kuljettamiseen ohjausnesteenä.
Ominaisuudet
1. Nesteen vastus on pieni, ja väliaine kuluttaa ja kuluttaa vähemmän tiivistepintaa.
2. Avaaminen ja sulkeminen vaativat vähemmän vaivaa.
3. Väliaineen virtaussuuntaa ei rajoiteta, virtausta ei häiritä eikä painetta alenneta.
4. Yksinkertainen muoto, lyhyt rakennepituus, hyvä valmistusprosessi ja laaja käyttöalue.
Tuotteen ominaisuudet
| Nimellispaine: 1,0-2,5 MPa | DN: 50-1200 |
| Käyttölämpötila: 0-80°C | Käytettävä väliaine: puhdas/jätevesi, öljy |
| Laippastandardi: GB/T17241-98 | Pituusstandardi: GB12221-89 |

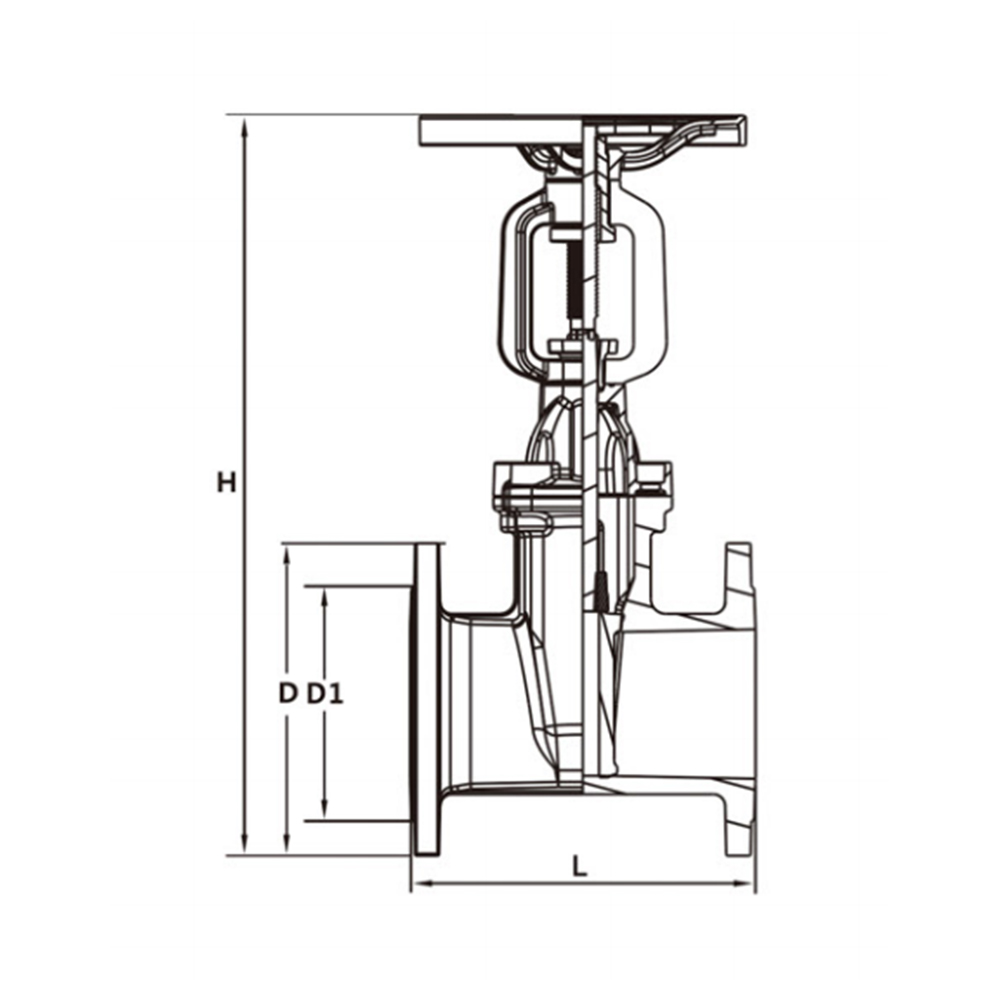

Tuoteparametrit
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D ulkoympyrä | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n reikien lukumäärä | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 keskus | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Käsipyörä | 180 | 215 | 285 | 330 | 380 | 465 |
