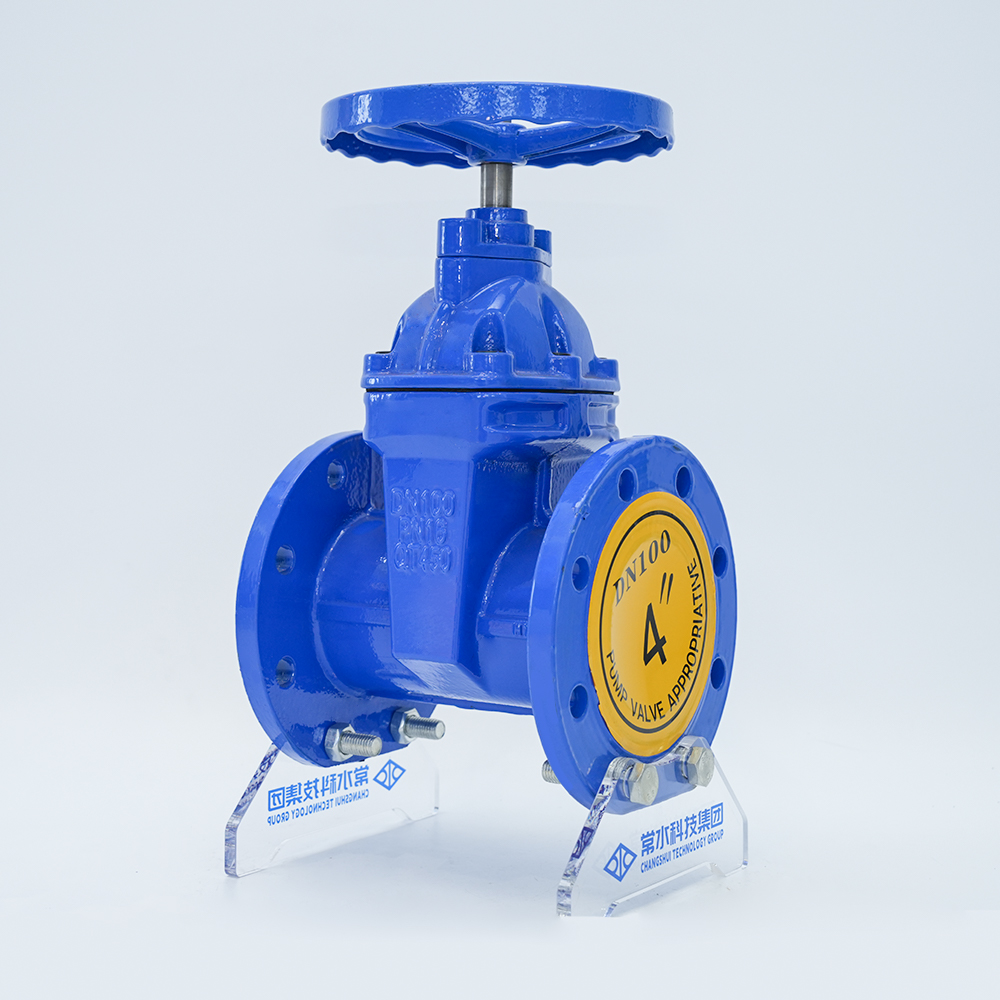

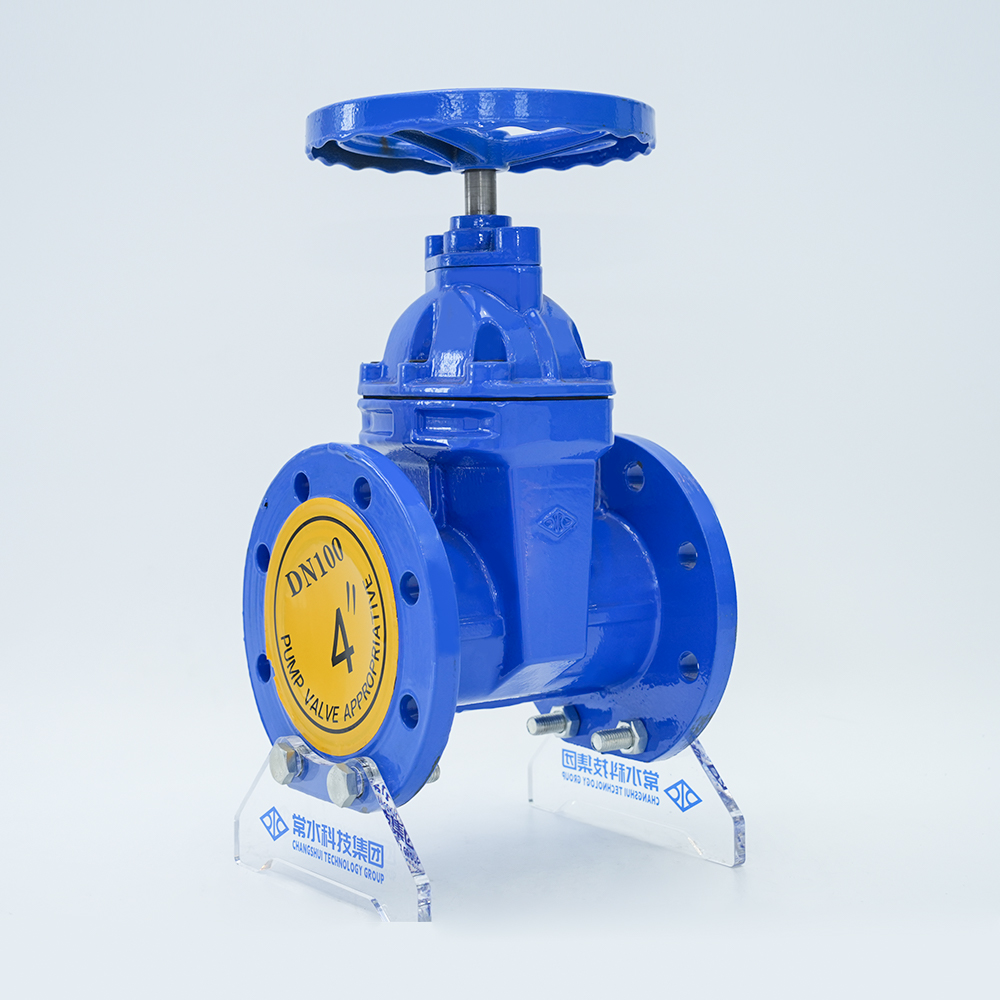

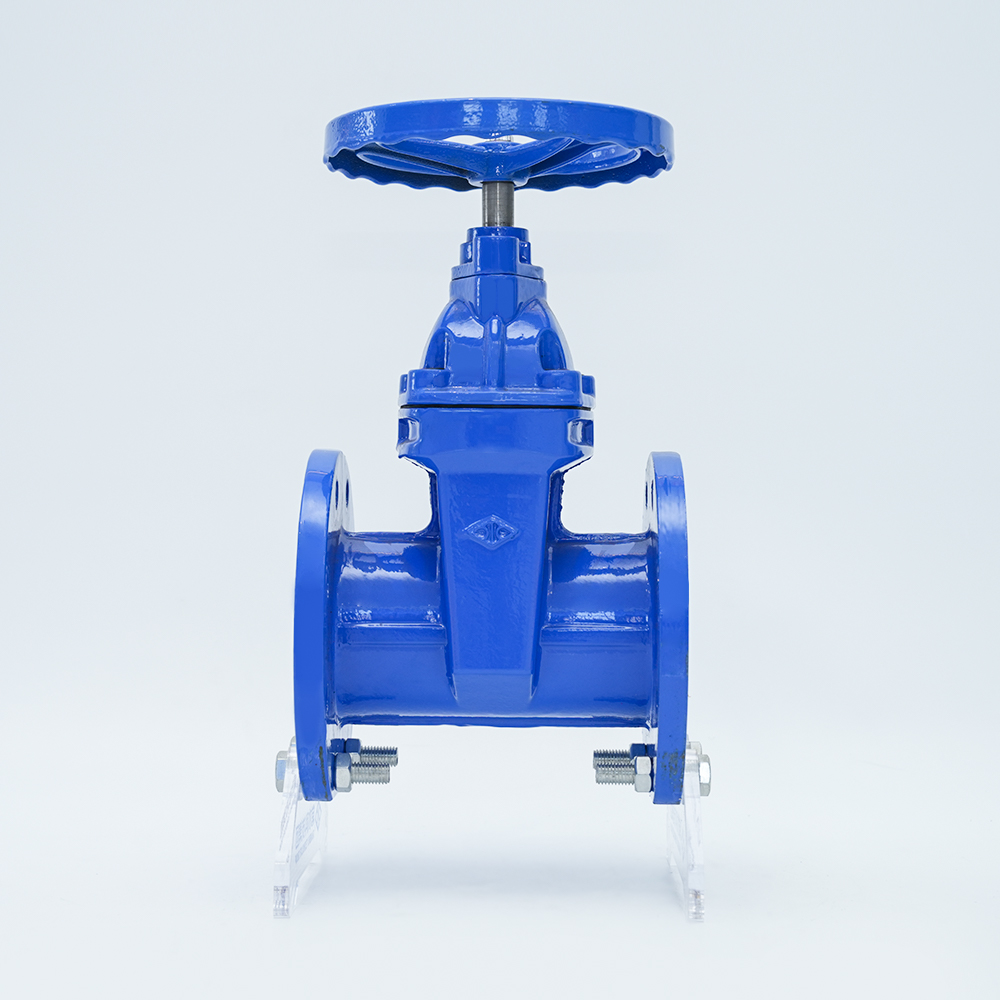

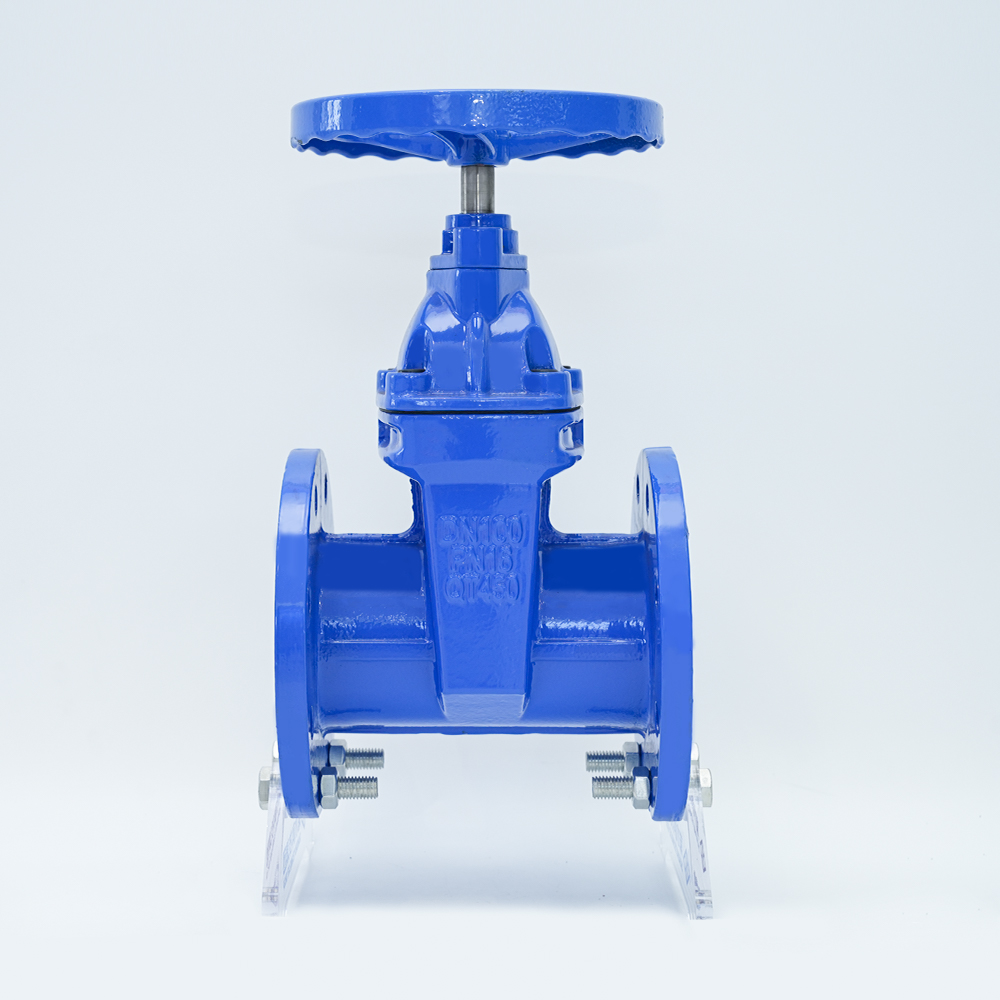

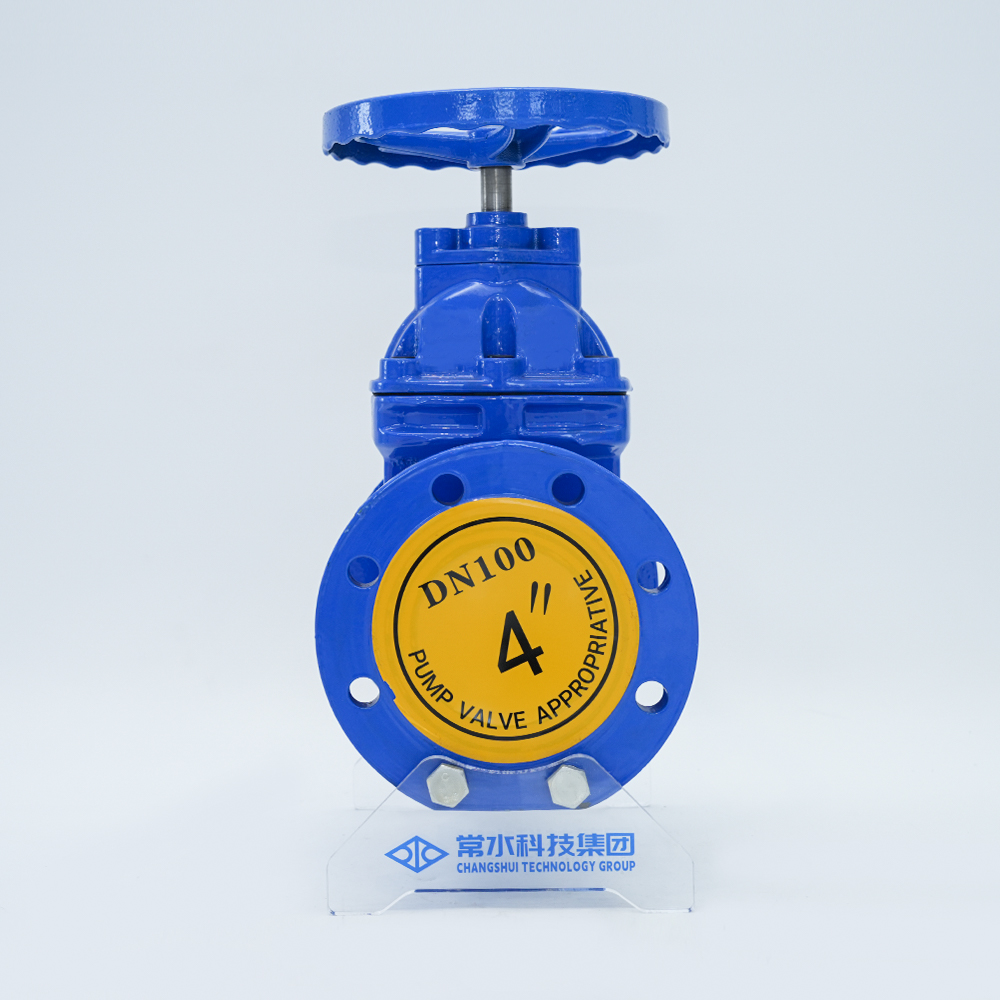

Tummavarsi, pehmeätiivisteinen luistiventtiili Z45X-16Q

Tehtaamme valmistamissa luistiventtiileissä käytetään porttilevyn yleistä kumipinnoitetta muodonmuutoksen kompensoimiseksi hyvän tiivistysvaikutuksen saavuttamiseksi, mikä voi voittaa luistiventtiilien huonon tiivistyksen, vuotamisen ja ruosteen yleiset ilmiöt. Se asennetaan eri putkilinjoihin ja sitä käytetään kaksisuuntaisena katkaisijana. Sitä käytetään laajalti putkiprojekteissa, kuten vesihuollossa ja viemäröinnissä, palontorjunta-, ilmastointi-, vedenkäsittely-, kunnallishallinnossa, laivanrakennuksessa, sähkö-, rakennus- ja elintarviketeollisuudessa nesteiden ohjaamiseen.

Ota yhteyttä

Rungon materiaali	Nodulaarinen valurauta
Malli	Z45X-16Q
Erittely	DN50-1200
Nimellinen paine	1,0/1,6/2,5 Mpa
Käyttölämpötila	0-80 °C
Sovellettava media	vettä
Suunnittelustandardit	GB/24924-2016

Ominaisuudet

Piilotettu varsi pehmeästi tiivistetty luistiventtiili käyttää porttilevyn yleistä kumipinnoitetta muodonmuutoksen kompensoimiseksi hyvän tiivistysvaikutuksen saavuttamiseksi. Se voittaa yleisten luistiventtiilien huonon tiivistyksen, vuotamisen ja ruosteen ilmiöt ja säästää tehokkaammin asennustilaa. Sitä voidaan käyttää laajasti säätö- ja sieppauslaitteena nesteputkissa, kuten vesijohtovedessä, viemärissä, rakentamisessa, öljyssä, kemianteollisuudessa, elintarvikkeissa, lääkkeissä, tekstiileissä, sähkövoimassa, laivoissa, metallurgiassa, energiajärjestelmissä jne.

Taitovaatimus

1. Venttiili on suunniteltu ja valmistettu standardien GB/24924-2010 mukaisesti;

2. Venttiilin rakenteellinen pituus on GB/T12221-2005 määräysten mukainen;3. Tarkastuksen ja testauksen tulee noudattaa asiaankuuluvia GB/T13927-2008 määräyksiä; 4. Laipan mittojen tulee olla GB/T17241.6-2008 määräysten mukaisia.

Suorituskykymääritys

Nimellinen koko		40/1000				mm
Nimellinen paine		1.0		1.6		Mpa
Testipaine	Voimakoe	vettä	1.5	vettä	2.4
	Tiivistetesti		1.1		1.76
	Ilmatiivisteen testi		0.6		0.6
Sovellettava lämpötila		0-80 ℃
Sovellettava media		Vesi, öljy jne

Päämateriaali

Sarjanumero	Nimi	Materiaali
1	Venttiilin runko	QT450
2	Venttiililevy	QT450-NBR
3	Varsi pähkinä	QT450
4	Varsi	20Cr13
5	Keskikokoiset laippatiivisteet	NBR
6	Konepelti	QT 450
7	O-renkaat	NBR
8	O-renkaat	NBR
9	Upotetut pultit	35#
10	Pölytakki	NBR
11	Puutarhapääruuvit	35#
12	Käsipyörä	QT 405
13	Gland	QT 450
14	Upotetut pultit	35#

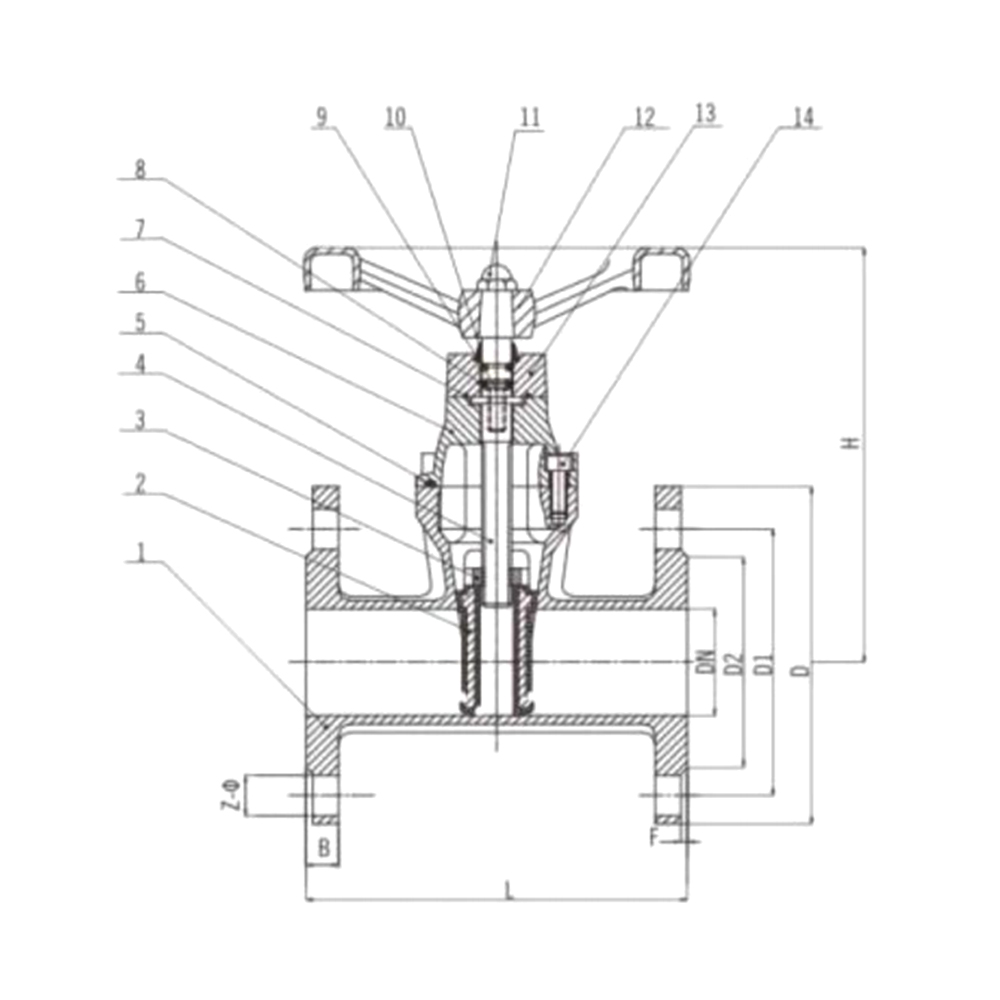

Tärkeimmät ulkomitat ja liitäntämitat (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-23	645
300	356	445	400	370	24.5	4	12-23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-28	1060
500	457	670	620	583	26.5	4	20-28	1170
600	508	780	725	682	30	5	20-31	1300
700	610	895	840	794	32.5	5	24-31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Tärkeimmät ulkomitat ja liitäntämitat (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-23	630
250	330	405	355	319	22	3	12-28	645
300	356	460	410	370	24.5	4	12-28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-31	842
450	432	640	585	548	30	4	20-31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
