| Rungon materiaali | Nodulaarinen valurauta |
| Malli | Z85X-16Q |
| Erittely | DN50-300 |
| Nimellinen paine | 1,0/1,6/2,5 Mpa |
| Käyttölämpötila | 0-80 °C |
| Sovellettava media | vettä |
| Suunnittelustandardit | GB/24924-2016 |
Tuotteen yleiskatsaus
Sitä käytetään putkilinjan väliaineen katkaisemiseen, yhdistämiseen ja säätelyyn. Sillä on hyvät nesteenhallintaominaisuudet sekä sulkemis- ja tiivistyskyky. Sitä käytetään laajalti syövyttävissä aineissa, kuten metallurgiassa, sähkövoimassa, öljyssä, kemianteollisuudessa, ilmassa, kaasussa, palavassa kaasussa sekä vesihuollossa ja viemäröinnissä. putkilinjalla.
Ominaisuudet
1. Venttiililevy on kokonaan peitetty liimalla, jolla on hyvä peittokyky ja tarkka koko tiivisteen luotettavuuden varmistamiseksi;
2. Venttiilin pohjassa on sama tasapohjainen tyyppi kuin vesiputki, mikä ei aiheuta roskien kerääntymistä;
3. Koko venttiili on maalattu myrkyttömällä epoksihartsilla korroosion ja ruosteen estämiseksi. Sitä voidaan käyttää juomavesijärjestelmien lisäksi myös viemärijärjestelmissä;
4. Laippamutteria käytetään itsekiristyvään tiivistykseen; parantaa huomattavasti tiivistyskykyä;
5. On erittäin kätevää vaihtaa tiivisteet kuluvat osat.

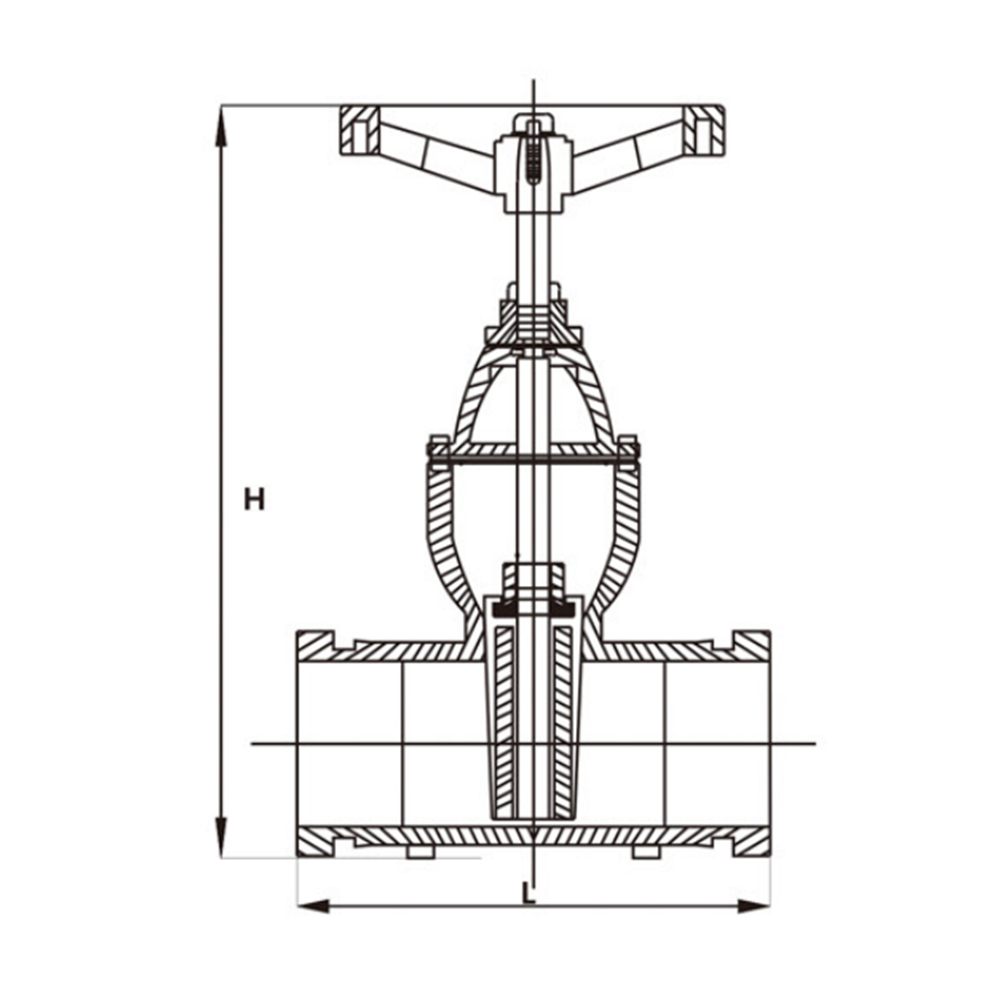

Tuoteparametrit
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Ulompi ympyrä | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Käsipyörä | 180 | 215 | 285 | 330 | 380 |
